사진과 원문 기사는 출처에서 확인 하시기 바랍니다.
분해해서 확인 할 수 있었던 부분만 축약 하였습니다.
CUH-1200A가 CUH-1100A 씨리즈에서 달라진점
(국내 모델명 1205AB01 : 제트블랙, 1205AB02 : 글래셔 화이트)
지금까지 밝혀진 변화된 점
1. 소비 전력: 250W -> 230W
2. 무게: 2.8Kg -> 2.5Kg
3. HDD커버 재질 유광(피아노블랙) -> 무광(다른부분과 동일)(그리고 그에 따른 로고가공도 변경)
4. 터치 버튼 -> 기계적버튼
5. 뒷면 패널 입출력 순서 변경
분해 후 확인 된 점
1. HDD드라이브 트레이 주위가 금속->플라스틱으로 변경
2. HDD 는 HGST 제품으로 2.5 인치 7mm 두께, 용량 500GB의 HDD 「Travelstar Z5K500」(제품 번호 : HTS5450A7E680)로 변경
(양산제품에도 동일한지는 확인 불가)
3. BD드라이브 주위 실드 없어짐 (제어부가 보드 쪽으로 이동)
4. 전원부의 EMI 대책용 실드가 인클로저 패널 측에 부착되어있었는데 그것이 전원부로 옮겨짐
5. 전원공급장치가 230W 소형 경량화, DC출력은 4.8V 1.8A, 12V 16A
6. 전체가 금속 실드로 덮여 있는 것은 동일하지만, 도광판의 크기는 분명히 작아짐
7. 금속 실드 부에 CUH-1000A 에는 없었던, 다수의 구머이 뚫려있는 얇은 금속 플레이트 가 추가됨 (GDDR5메모리 방열용)
8. 메인보드 방열판 사이즈가 약 85%로 소형화. 히트파이프 1개 삭제(1000A는 두개)
9. APU 가 CXD90026G -> CXD90037G 로 변화 (공정은 그대로, 다이크기도 그대로)

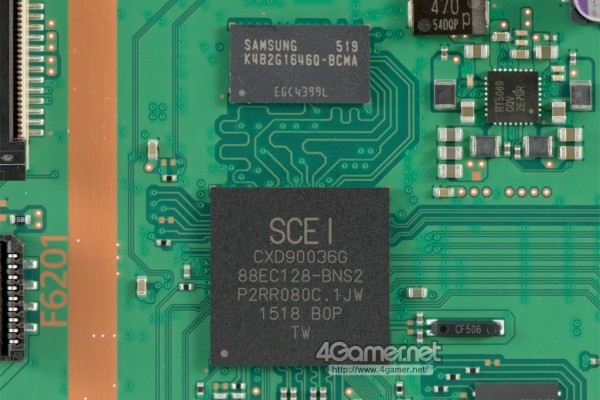

9. LSI가 CXD90025G -> CXD90036G 로 변화
10. CXD90025G의 경우 Serial ATA 포트가 후지쯔의 USB 3.0-Serial ATA 브릿지 "MB86C311B"를 통해 연결되어 있던 반면 CXD90036G 는 패턴이 Serial ATA 포트로 직결
11. Genesys Logic 제의 USB 3.0 허브 컨트롤러도 역시 삭제 USB 포트도 직결 되어있음
12. 1000BASE - T , IDT제 LSI도 삭제
12. (10,11,12) 가 모두 CXD90036G 안에 집약 된듯함.
13. 단, RT5069라는 작은 LSI가 추가됨.(제조사및 기능 불명)
14. 1330KM420 -> A00-COL2518FZIK 으로 변경된 것으로 보임 (전원 온 오프 절전 , 부팅 시스템 제어를 위한 마이크로 컨트롤러)
15. 파나소닉 제 MN864729 (HDMI 출력) 이 차폐되지 않아 들어남(금속 실드 삭제)
16. APU 용으로 생각되는 4단계 전원부의 제조사 변경
17. GDDR 5 가 4Gbit x 16 양면램 -> 8Gbit x 8 단면 램으로 변경 (삼성 K4G80325FB-HC03)
18. BD드라이브 컨트롤러 LSI번호 변경(구성변함없음)
19. TSMC 제조 공정은 변함 없음.
출처 : 예판넷 신형 PS4 분해, 달라진점 정리 - 예판넷 님의 글
