SIE의 특허중 그립부 내부 버튼, ○△□× 버튼 하단 버튼,스틱이 밖으로 이동된 듀얼쇼크4 등 발견

yepan 2016. 6. 20. 18:09





(19) [발행국] 일본 특허청 (JP)
(12) [공보 종별] 공개 특허 공보 (A)
(11) [공개 번호] 특개 2016-106297 (P2016-106297A)
(43) [공개 일]6 월 16 일 (2016.6.16)
(54) 발명의 명칭】 조작 장치
(22) [출원일】 2016.1.6
(71) [출원인]
[ 식별 번호] 310021766
[성명] 주식회사 소니 인터랙티브 엔터테인먼트

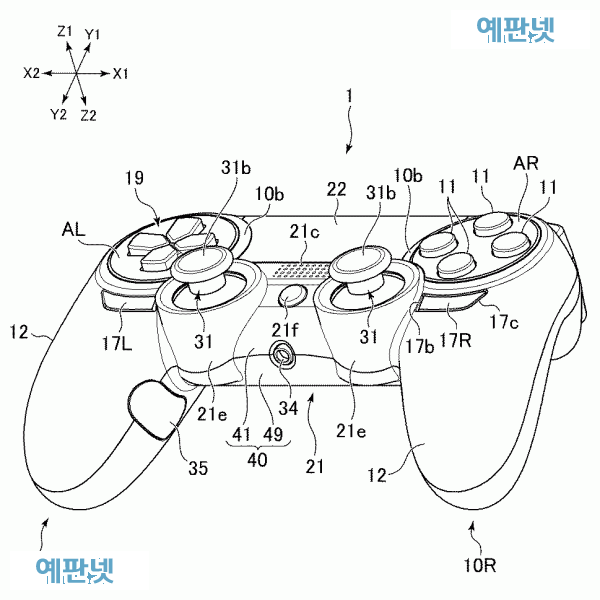

1. 그립부 추가 버튼 및 방향키와 ○△□× 버튼하단 추가버튼이 있는 듀얼쇼크4


위 그림의 17 L, 17R, 그리고 35번 버튼이 추가됨


공식 설명
【0049】
그림 1과 같이 피 유지 부 10R, 10L는 작업 영역 AR, AL에 설치된 조작 부재 (조작 버튼 (11)과 방향키 19)의 후방에 조작 버튼 17R, 17L를 각각 유 하고있다. 조작 버튼 17R, 17L은 조작 스틱 31과 조작 버튼 11 화살표 키 19 등의 조작 부재에 비해 사용 빈도가 낮은 버튼이다. 예를 들어, 조작 버튼 17R, 17L 메뉴 이미지에 표시되는 옵션을 선택하기위한 선택 버튼과 게임의 시작을 지시하는 시작 버튼으로 작동한다. 또한 조작 버튼 17R, 17L는 특정 기능의 실행을 지시하기위한 바로 가기 버튼도있다. 특정 기능은 예를 들어, 게임 데이터 및 사용자 의견을 네트워크의 특정 서버로 전송하는 기능이다.

해석 : 17L/R 버튼은 옵션/셰어 버튼을 대체 할 것 같은...

공식 설명
[0050]
그림 3과 같이 오른쪽의 조작 버튼 17R 오른쪽 조작 스틱 31에 좌우 방향의 바깥 쪽 (즉, 오른쪽 방향)에 위치하고있다. 즉, 조작 버튼 17R은 조작 스틱 (31)를 통과 좌우 방향의 직선 L2와 교차하고있다. 마찬가지로 왼쪽 조작 버튼 17L 왼쪽 조작 스틱 31에 좌우 방향의 바깥 쪽 (즉, 왼쪽 방향)에 위치하고있다. 조작 버튼 17R, 17L의 높이는 조작 스틱 31보다 낮다. 그러면 조작 스틱 (31)를 조작하는 손가락이 잘못 조작 버튼 17R, 17L를 누르는 것을 방지 할 수있다.
 [0051] 조작 버튼 17R, 17L는 작업 영역 AR, AL의 외 주연에 형성된 단차 10b의 더 바깥쪽에 위치하고있다. 즉, 조작 버튼 17R, 17L는 단차 10b의 후방에 위치하고있다. 그림 7과 같이 조작 버튼 17R, 17L의 높이 단차 10b의 높이, 즉 그립 12의 상면에 피 유지 부 10R, 10L의 정면 상단의 높이보다 낮다. 이렇게하면 작업 영역 AR, AL에 설치된 조작 부재를 조작하는 손가락이 잘못 조작 버튼 17R, 17L를 누르는 것을 방지 할 수있다. 이 예제의 조작 버튼 17R, 17L의 윗면은 그립 12의 윗면과 측면 한이다.
【0052】 그림 3에 나타낸 바와 같이, 조작 버튼 17R, 17L는 좌우 방향으로 길쭉한 모양을 가지고있다. 이를 통해 사용자는 조작 버튼 17R, 17L를 쉽게 누를 수있다. 조작 버튼 17R, 17L의 전연 17a는 작업 영역 AR, AL의 외주를 따라 구부러져있다 (그림 4 참조). 이렇게하면 조작 버튼 17R, 17L와 단차 10b와의 거리를 좁힐 수있다. 그 결과, 사용자가 조작 버튼 17R, 17L의 조작이 필요한 경우는 쉽게 이 버튼을 누를 수있다.

해석 :  실수로 누를 가능성이 낮지만 일부러 누르기는 쉽다.

[0054]

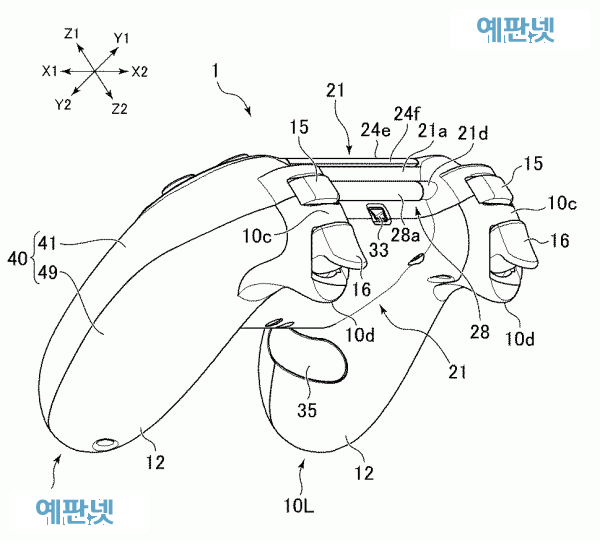

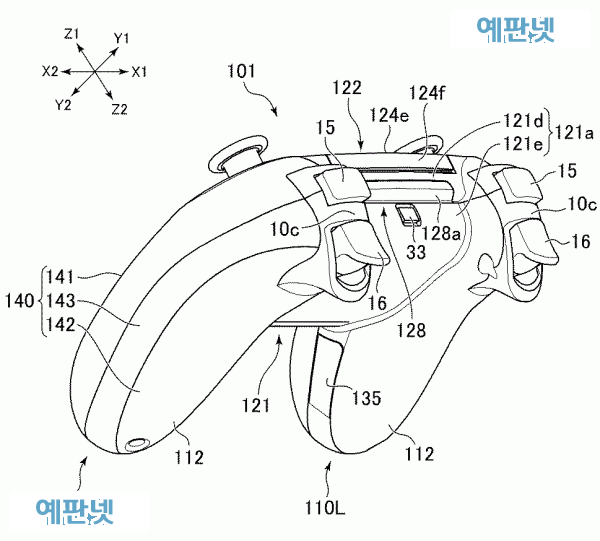

도 1 및도 7에 나타낸 바와 같이, 좌우의 그립 (12)에는 조작 버튼 (35)이 설치되어있다. 조작 버튼 (35)은 좌우의 그립 12의 안쪽면에 설치되어있다. 즉, 조작 버튼 (35)는 왼쪽 그립 12의 우측면과 오른쪽 그립 12의 좌측면과에 설치되어있다. 조작 버튼 35이 레이아웃에 의하면 사용자는 예를 들어, 그립 12을 쥐고 손가락 (예를 들어 약지)에서 조작 버튼 (35)을 누를 수있다. 조작 버튼 (35)는 상하 방향으로 길쭉한 모양을 가지고있다. 이를 통해 사용자는보다 쉽게 조작 버튼 (35)을 누를 수있다.

위는 35에 대한 설명.

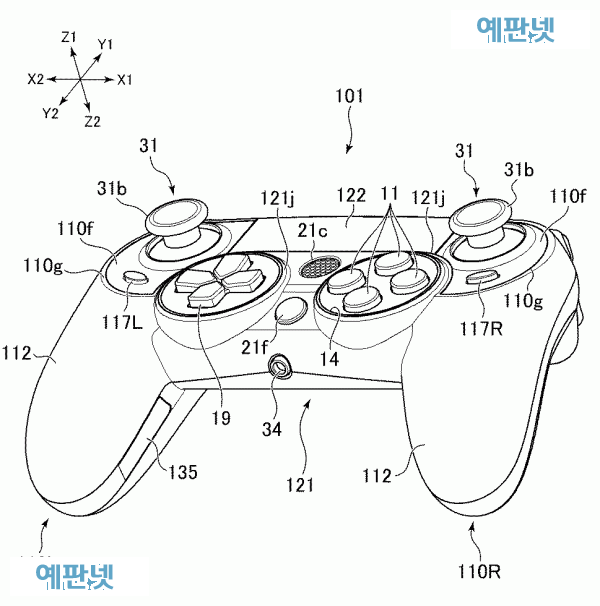

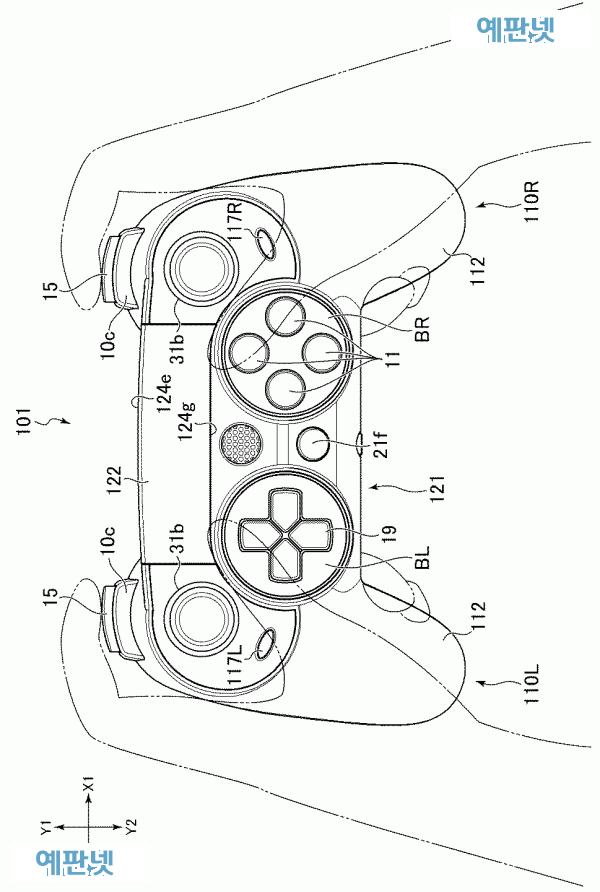

2. 아날로그 스틱이 외부 쪽으로 위치가 바뀐 형태








[0061]
그림 12에 나타낸 바와 같이, 중앙부 (121)의 전면 121a는 그 하부 121e에 비해 크게 전방에 돌출 된 상부 121d를 가지고있다. 이렇게하면 중앙부 (121)의 상면의 전후 방향의 폭을 증가시킬 수있다. 그 결과, 조작 부재 (122)의 전후 방향의 폭을 증가시킬 수있다

해석 : 터치 패드 부분을 확보..하고.. USB커넥터 위치도 바뀌었고.. 발광부가 감소..



공개된건 특허 뿐이기 때문에 , 이중에 어떤것이 제품화 될 예정이거나 아닐지 알 수는 없다고.
